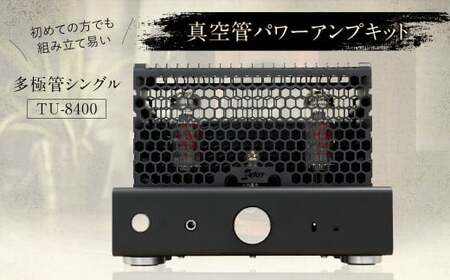

多極管シングルパワーアンプキット【TU-8400】
「アクティブオートバイアス機能」とHIGH・LOW、2つのパワーモードを持ちHIGHモードでは6L6系、KT66、KT88、KT90、EL34（6CA7）、5881、6550など、
さらに電源トランスのヒーター巻き線に余裕を持たせていますので、KT120、KT150、KT170の使用も可能です。
またLOWモードに切り替えると6V6、6F6もご使用いただけます。真空管による音の違いをお楽しみください。
※キットに真空管は付属しておりません。

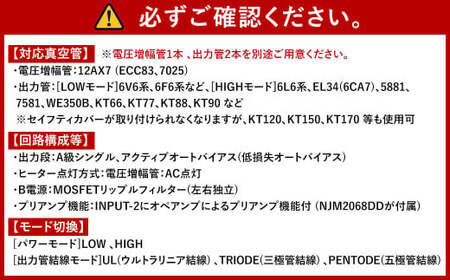

【対応真空管】
※電圧増幅管1本 、出力管2本 を別途ご用意ください。
・電圧増幅管：12AX7（ECC83、7025）
・出力管：【LOWモード】6V6系、6F6系など、【HIGHモード】6L6系、EL34（6CA7）、 5881、7581、WE350B、KT66、KT77、KT88、KT90 など
※セイフティカバーが取り付けられなくなりますが、KT120、KT150、KT170等も使用可

【回路構成等】
・出力段：A級シングル、アクティブオートバイアス（低損失オートバイアス）
・ヒーター点灯方式：電圧増幅管：AC点灯
・B電源：MOSFETリップルフィルター（左右独立）
・プリアンプ機能：INPUT-2にオペアンプによるプリアンプ機能付（NJM2068DDが付属）

【モード切換】
・パワーモード：LOW 、HIGH
・出力管結線モード：UL（ウルトラリニア結線）、TRIODE（三極管結線）、PENTODE（五極管結線）

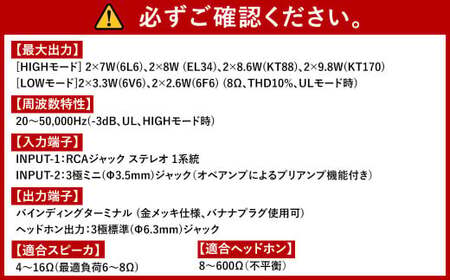

【最大出力】
・HIGHモード： 2×7W（6L6）、2×8W（EL34）、2×8.6W（KT88）、2×9.8W（KT170）
･LOWモード：2×3.3W（6V6）、2×2.6W（6F6）（8Ω、THD10%、ULモード時）

【周波数特性】　
20～50,000Hz（-3dB、UL、HIGHモード時）

【入力端子】
INPUT-1：RCAジャック ステレオ 1系統 　　
INPUT-2：3極ミニ（Φ3.5mm）ジャック（オペアンプによるプリアンプ機能付き）
【出力端子】
バインディングターミナル（金メッキ仕様、バナナプラグ使用可）
ヘッドホン出力：3極標準（Φ6.3mm）ジャック

【適合スピーカ】
4～16Ω（最適負荷6～8Ω）

【適合ヘッドホン】
8～600Ω（不平衡）

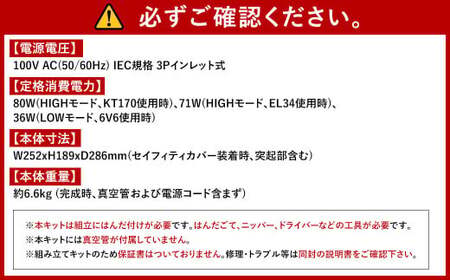

【電源電圧】
100V AC（50/60Hz）IEC規格 3Pインレット式

【定格消費電力】
80W（HIGHモード、KT170使用時）、71W（HIGHモード、EL34使用時）、36W（LOWモード、6V6使用時）

【本体寸法】
W252xH189xD286mm（セイフィティカバー装着時、突起部含む）

【本体重量】
約6.6kg（完成時、真空管および電源コード含まず）

■企画・立案
福岡県太宰府市内の事業所

■原材料名
返礼品組立にかかわる部品および組立説明書一式

■保存方法
高温・多湿を避け保管してください。

■備考（注意事項）
・本キットは組立にはんだ付けが必要です。
　はんだごて、ニッパー、ドライバーなどの工具が必要です。
・本キットには真空管が付属していません。
・組み立てキットのため保証書はついておりません。修理・トラブル等は同封の説明書をご確認下さい。

■返礼品提供事業者
株式会社イーケイジャパン

■関連キーワード
手作り 音響機器 オーディオ 工作キット 太宰府市 福岡県 太宰府 福岡

■地場産品に該当する理由
太宰府市内の事業所において製品の企画立案その他の当該製品に実質的な変更を加えるものでない工程が行なわれており、当該製品の製造業者により、当該製品の価値の過半が当該地方団体の区域内で生じている旨の証明がなされたもの（告示第5条第3号ロに該当）
