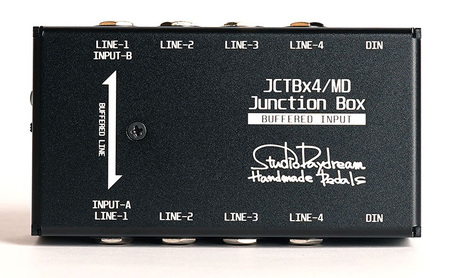

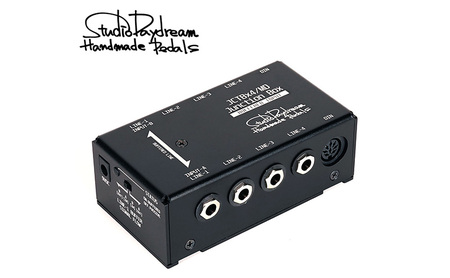

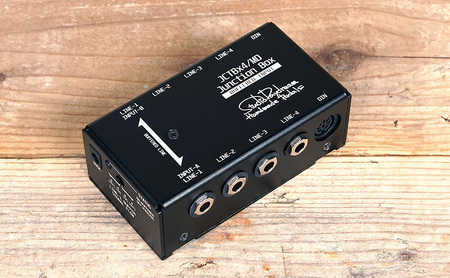

JCTBx4 MD B.I. V5.0 StudioDaydream ジャンクションボックス モノ ステレオ MIDI バッファー内蔵 エフェクター ギター 音響機器

ペダルボード構築の必需品、ジャンクションボックスの4ライン+1DIN、バッファー付きタイプです。
音質変化が極めて少なくなるよう設計したバッファーを採用、ギター・ベースいずれにも対応できます。
ペダルボード全体の入出力を一か所にまとめ、配線をすっきり仕上げられます。本番前のセッティング時間を短縮し、思わぬトラブルも防ぐことが可能です。
インプットラインに搭載したバッファーにより、ノイズに強い信号に変換します。ジャンクションボックス以降のシステム全体をトゥルーバイパスで構築する場合等に最適です。

■使用方法について
同じ名前のライン同士が内部で接続されています。ギター等の入力機材をLINE-1[INPUT-AまたはB]に接続してください。グランドループを防ぐため、全ラインのアースが分離されており、このラインのみがシャーシアースに接続されています。
バッファーオン時のLINE-1には接続の方向性がありますが、サイド部のスライドスイッチによりインプット、アウトプットの関係を設定することが出来ます。本機の設置位置、方向に合わせて適切に設定してください。
(電源を接続していない)バッファーバイパス時のLINE-1及びLINE2～4は方向性がありませんので、どちら側もINまたはOUTとしてお使いいただけます。LINE1～4はどちらか一方でもプラグを接続していない状態の時に、信号ラインがオープンになることによるノイズ発生を防ぐため信号ラインがグランドにショートする仕組みになっています。DINラインは5ピンMIDIケーブルを含む、最大8ピンまでのコネクターに対応。

※当該返礼品は、汎用性のある部品の仕入れ以外の工程は区域内で一品一品製造しており、赤磐市の工房で基板の制御プログラム書き込み、筐体への組み込み、その他部品類の取り付け、動作確認含む検品と梱包までの全ての工程を区域内で行うことにより、全体の付加価値の半分を一定以上上回る割合を占めています。

【注意書き】
※画像はイメージです。
※本製品ご使用前に必ずお品に同梱されます「取扱説明書」をご精読いただいてから正しくご使用くださいますようお願い申し上げます。
※商品コード: 57651076

事業者：株式会社FABROCK

容量

ペダルボード構築の必需品、ジャンクションボックスの４ライン+1DIN、バッファー付きタイプ
サイズ：横約124mmx縦約72mmx高さ約44mm [ジャック、スイッチ等の突起部を含む]
電源：9ｖDC・センターマイナス
消費電流：約32mA
LINE1：1/4インチフォンジャック(モノラル)
※電源供給時はバッファーオン(STATUS LEDが点灯)、非供給時はバッファーをバイパス
※プラグが接続されていない時はグランドにショート

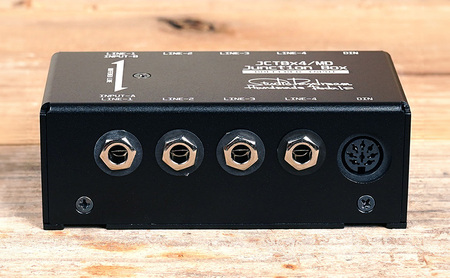

LINE2～4：1/4インチフォンジャック(モノラル/ステレオ両対応)
※プラグが接続されていない時はグランドにショート

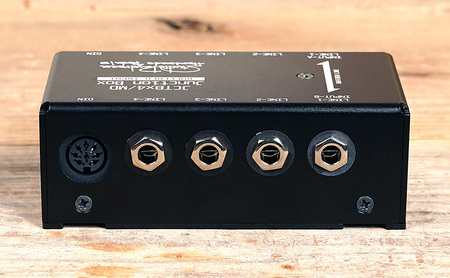

DINジャック：3PIN/5PIN(MIDI)/7PIN/8PIN
※同心円上に45度配列でピンが並ぶものに対応
※12ヶ月保証書付
