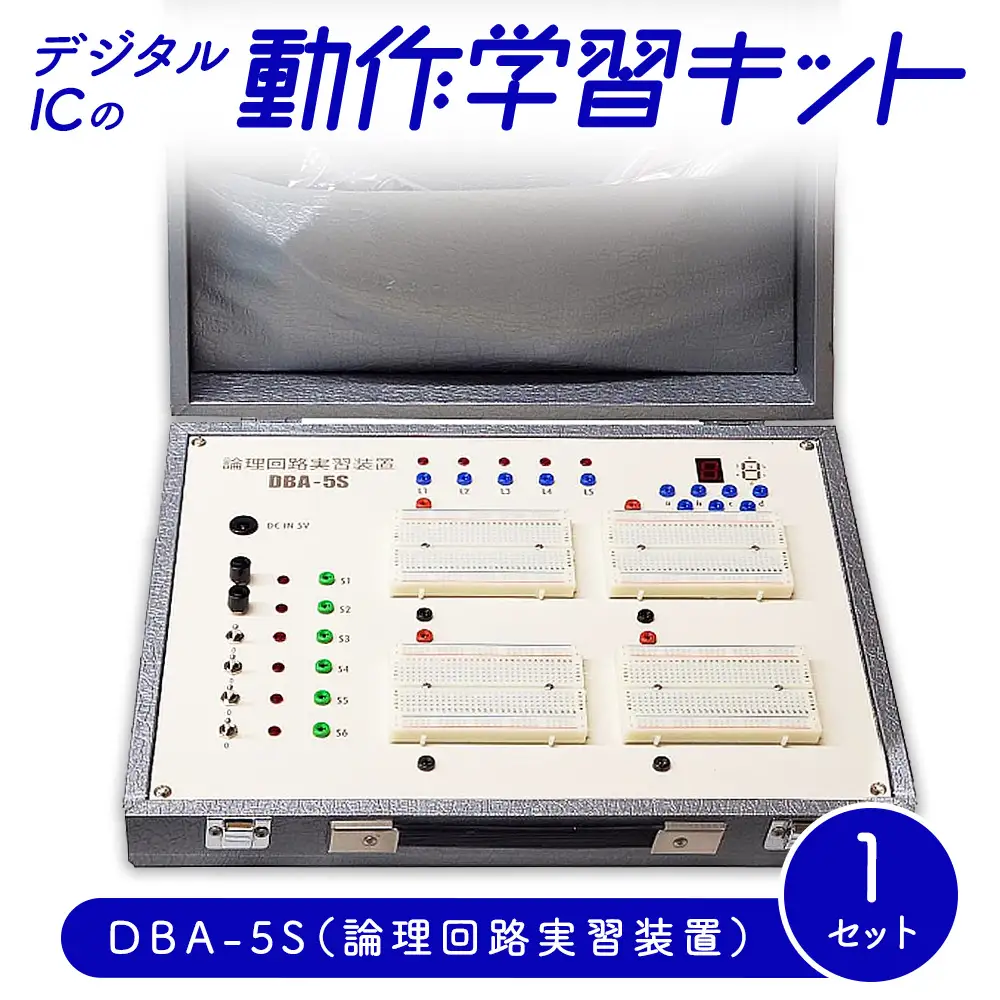

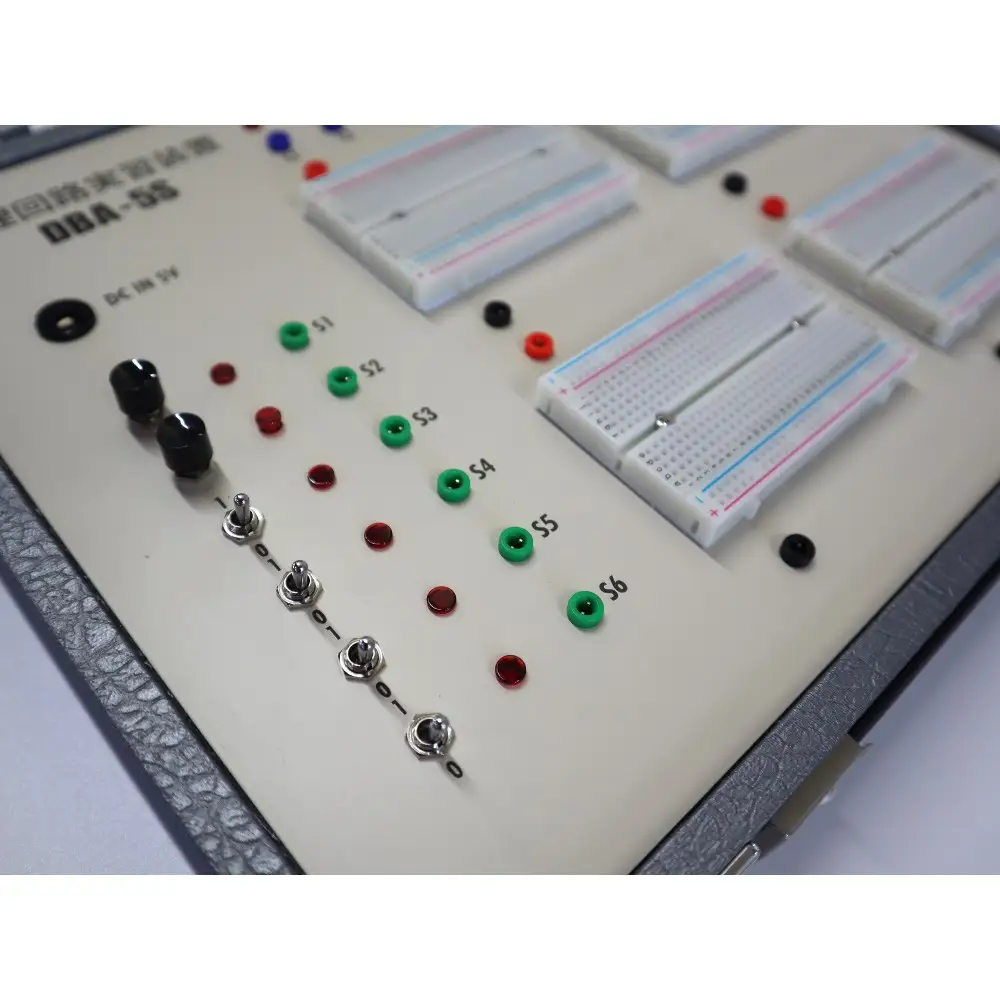

デジタルICの動作学習キット DBA-5S（論理回路実習装置）

決済方法：

ふるなびマネー

クレジットカード

Amazon Pay

PayPay

楽天ペイ

d払い

専門学校及び大学向け

コンピュータをはじめ、計測や制御におけるデジタル回路の基本について学習をするための実習教材です。
基礎的な論理から、発振、カウンタなど応用回路を組み立てながら実習します。外部からの入・出力も可能です。
ＡＮＤ・ＯＲ・ＮＯＴなどの基本的な論理回路から、カウンタ・レジスタ・セグメント表示などの応用回路までを、実際のＩＣをパッチコードで組み立てながら学習します。
ＨＬレベルを与えるスイッチと、実習中の回路出力をモニターするＬＥＤランプを実装しています。

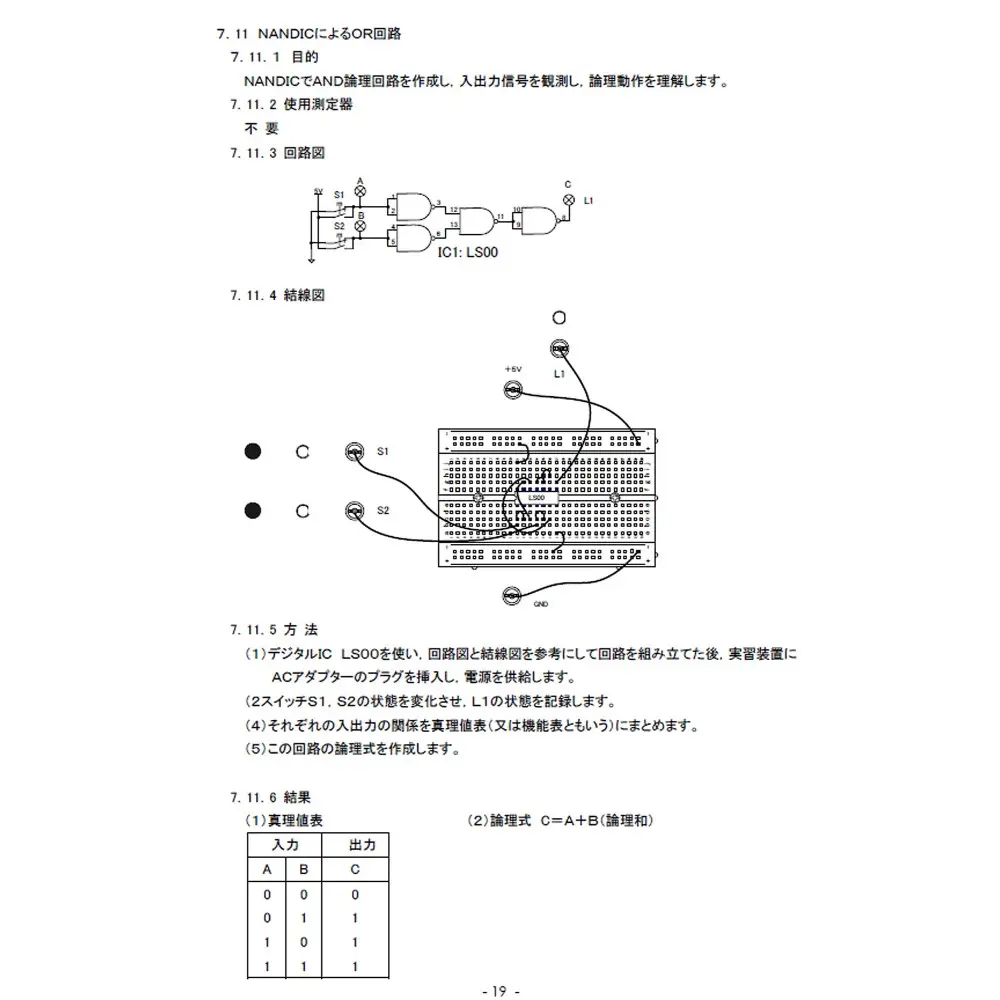

〔実習内容〕デジタルIC特性の学習(AND/OR/NOT/NAND/NOR/EX-OR)、NANDによる回路学習(NOT/AND/OR/EX-OR)、組み合わせ回路の学習(一致回路・不一致回路・大小比較回路)、演算回路学習(半加算・全加算・3ビット多数決回路)、フリップフロップ学習(RS/D/JKフリップフロップ)、カウンタの学習(入力信号カウント・4ビットシフト)
〔付属品〕配線用リード線：ピンーピン(長さ18cm)35本、ピンープラグ(長さ35cm)25本●測定用ピンチップ：10ケ
〔質量〕(kg)1.5
〔抵抗〕(kΩ)固定抵抗器：1、10、51、100、330
〔コンデンサ容量〕(μF)0．01、0．1、2．2、10、47

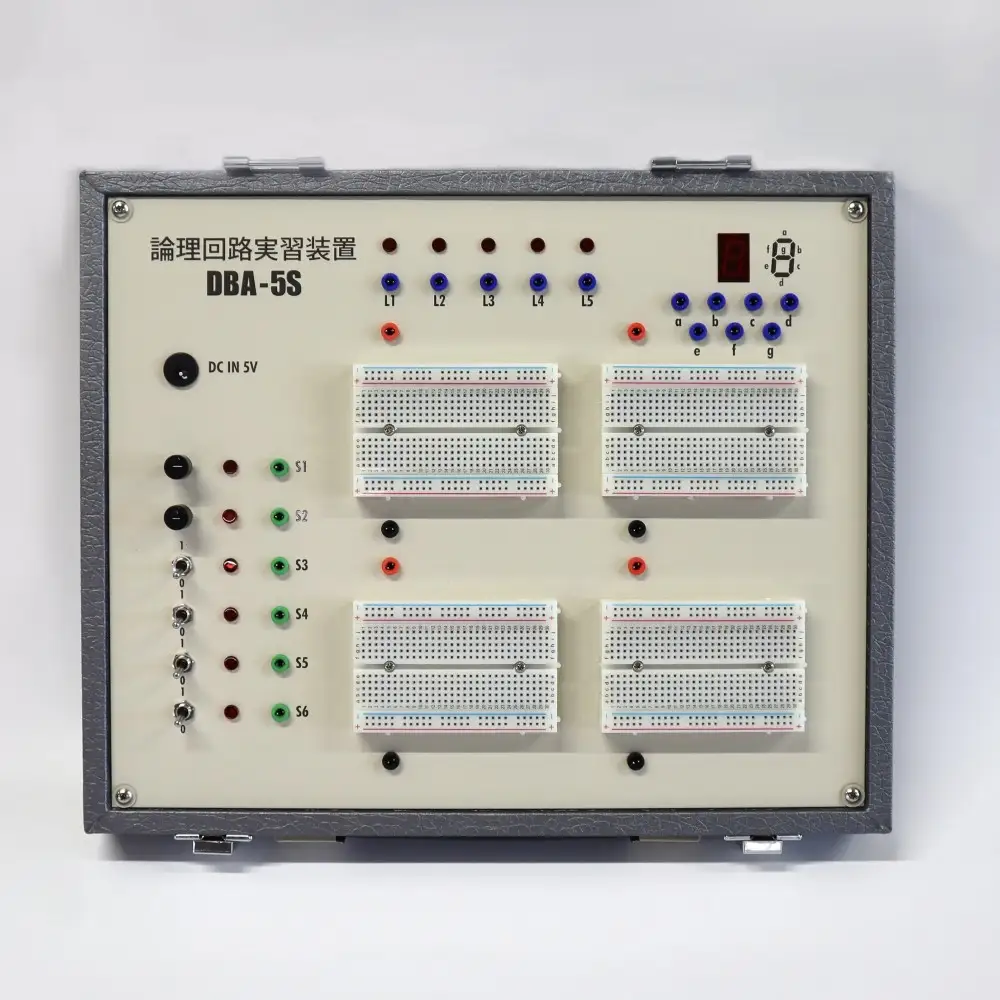

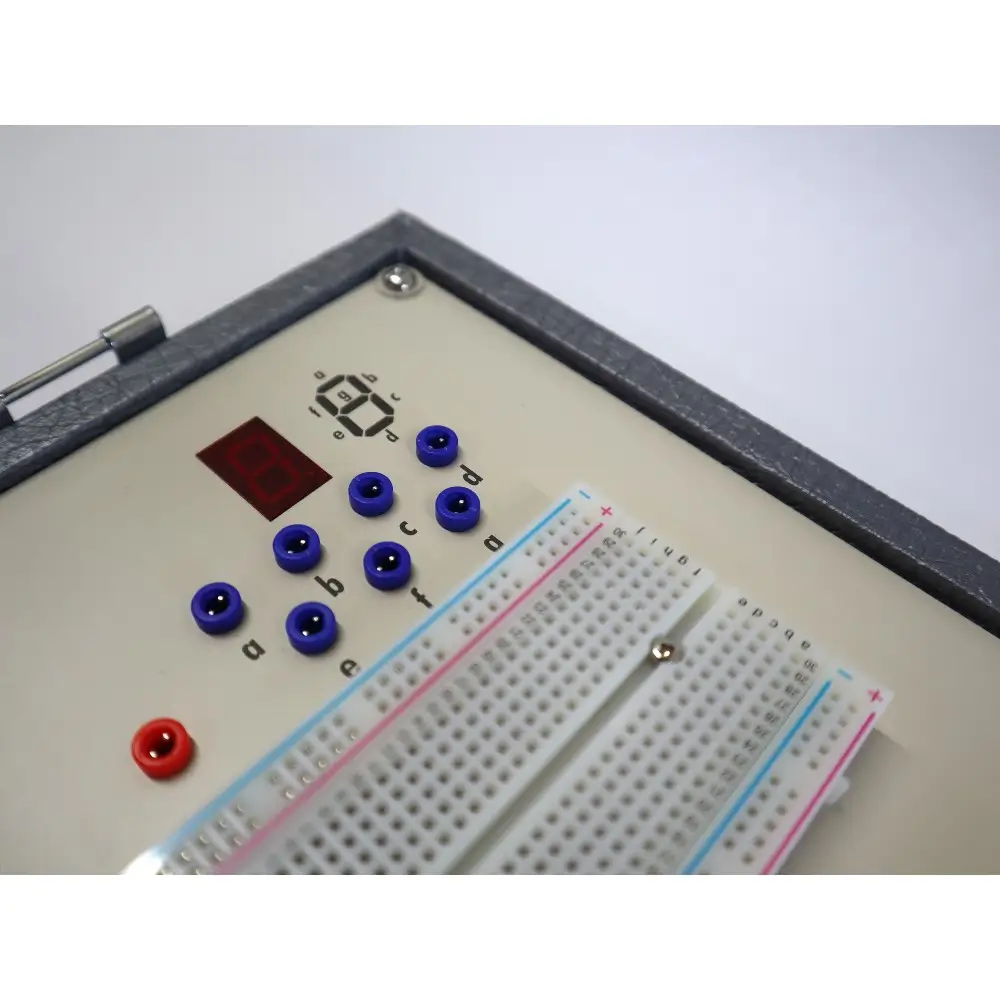

〔部品名称〕【実験ボード搭載】回路用基板(ブレッドボード)：4枚、IC用電源：5V安定化電源(付属ACアダプタにより供給)、入力用押しボタンスイッチ(モーメンタリ形)：2回路、入力用トグルスイッチ：4回路、出力表示用LED：5回路(LED付)、数値表示器：7セグメントLED表示器(1桁)
〔収納ケース〕W330×D270×H80mm、木箱、ビニールレザー仕上げ

ACアダプター（付属）を使用します

※着日指定不可

【製造・加工の工程】
部品調達
実験用パネル内を電気的な配線を行い木箱に実装する
付属電子部品を収納
完成した実験BOXの通電動作確認
付属品・説明書などを同梱し完成
